一颗 LPDDR5X 内存芯片，DRAM 阵列内部的可用带宽是 614 GB/s，能送出芯片的接口带宽只有 76.8 GB/s，差 8 倍。AI 计算最频繁的动作是把数据从内存搬给计算单元，每一次搬运都要穿过这条窄接口。Hot Chips 2026 会议上，三星给出的思路是缩短这条路：LPDDR5X-PIM，在 DRAM bank 旁边直接放乘加（MAC）计算单元，芯片对外仍是一颗标准 LPDDR5X，接普通内存控制器就能工作。硬件分析网站 Chips and Cheese 对这份方案做了逐层拆解，结论分两半：硬件设计相当巧，软件集成是真正的难关。
五年路线：从 HBM-PIM 到 LPDDR5X-PIM
内存里做计算（Processing-in-Memory，PIM）不是新想法，三星已经推了五年。2021 年 2 月，三星发布 HBM-PIM（Aquabolt-XL），把 AI 计算引擎放进 HBM2 显存的每个 bank，官方口径是系统性能提升超过两倍、能耗降低超过 70%，论文出现在当年的 ISSCC 2021。那篇论文给出的实测数据是：对比典型的 GPU 加 HBM2 系统，性能提升 2.1 倍，系统能耗降低 71%，芯片用 20nm DRAM 工艺制造。同年，HBM-PIM 集成进 Xilinx Alveo AI 加速卡实测，系统性能提升约 2.5 倍，能耗降低超过 60%。三星当时就宣布要把 PIM 从 HBM 扩展到主流 DRAM 模组和移动内存。
2026 年的 LPDDR5X-PIM 就是这个扩展方向的落地形态：从服务器显存下沉到手机、平板、笔记本通用的 LPDDR。服务器 HBM 位宽极宽、价格高昂，LPDDR 则是出货量最大的内存品类，这一步跨过去，PIM 才谈得上规模。
微架构：16 个 bank，16 个 PIM 块
LPDDR5X-PIM 的基底是一颗普通的 LPDDR5X-9600 芯片：16 个 bank，标准读写逻辑原样保留。改动在每个 bank 旁边加一个 PIM 块，PIM 块访问自己挂着的 DRAM bank 时不经过芯片外部总线，16 个 PIM 块合起来可以用满芯片内部带宽，即前面说的 614 GB/s；常规 DRAM 访问同时最多打两个 bank，上限 76.8 GB/s。
每个 PIM 块内部是一棵 MAC 树加三组寄存器和控制逻辑：
- 指令寄存器：1024 bit，存 64 条 16 位指令，规定对源操作数做什么运算；
- 源寄存器：4 kbit，放激活向量（activation vector），给 MAC 阵列提供第一个操作数；
- 缩放寄存器：2 kbit，放缩放因子，用于在计算前对权重做数值缩放。
第二个操作数不用搬运：三星预期软件把模型权重直接装进 DRAM，MAC 计算时按 bank 原地取数。这种「权重驻留内存、激活值写入寄存器」的分工，正好对应神经网络推理里权重不动、激活值流动的数据流特征。
算力方面，三星的数据是每个 PIM 块的 MAC 阵列每个数据时钟（data clock）维持 4 次 INT8 或 FP8 乘加，不考虑双倍数据率时为每周期 8 次；输入权重降到 4-bit 时吞吐翻倍，整颗芯片的算力达到 2.4 TOPS。单看这个数不高，但 PIM 的规模逻辑是堆芯片数：8 颗 LPDDR5X 合计约 9.6 INT8 TOPS，大致相当于英特尔 Meteor Lake 笔记本处理器里 NPU 的水平。代价同样直白：8 颗 16GB 的 LPDDR5X 意味着 128GB 系统内存，这是一笔不小的成本。
标准协议怎么承载计算：特殊行地址

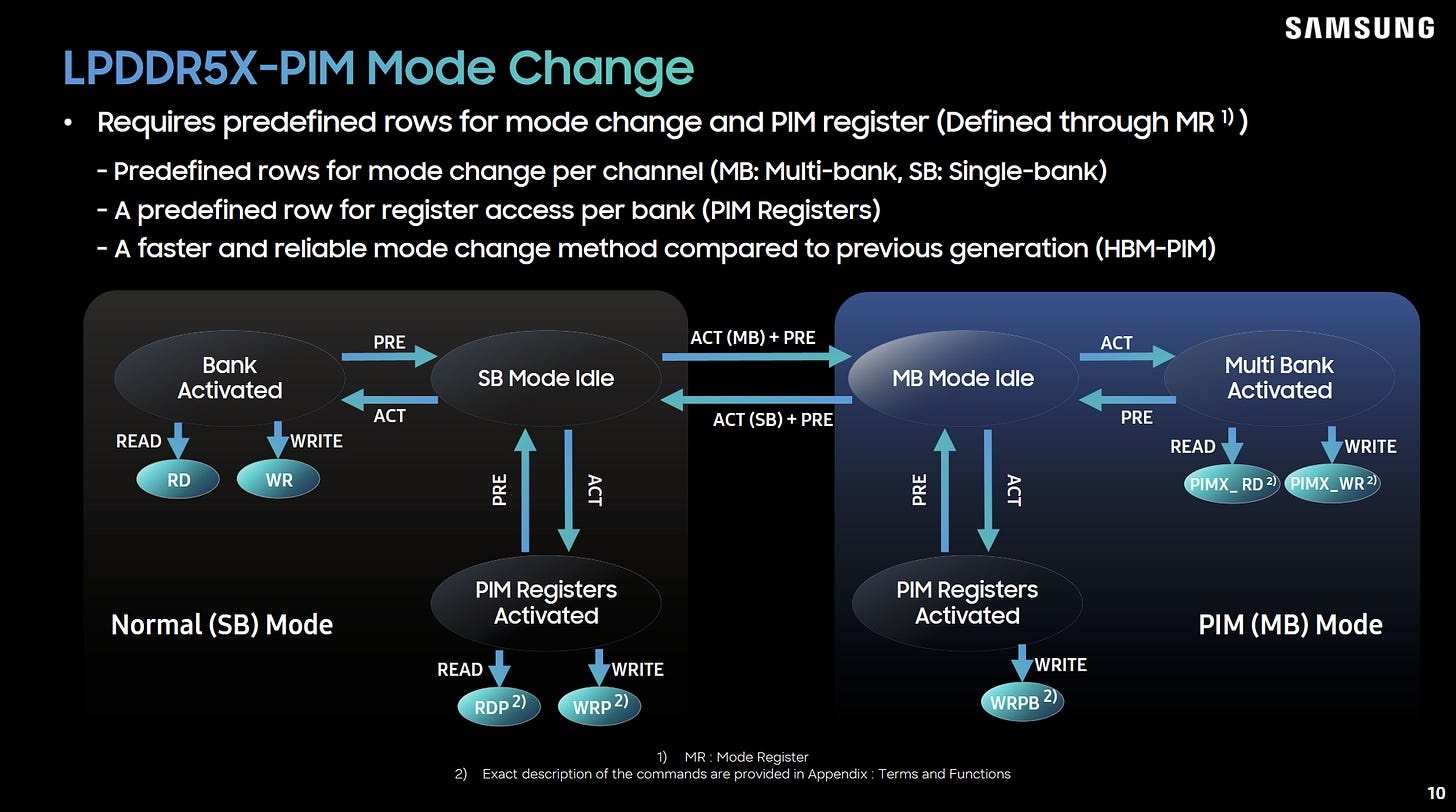

LPDDR5X-PIM 最工程化的部分，是它没有给 DRAM 接口增加任何新命令。计算能力的暴露方式是预留特殊行地址，工作方式类似 MMIO：每个通道有一对预定义行，激活其中一行把芯片切到单 bank 模式（常规模式），激活另一行切到多 bank 模式（PIM 模式）；每个 bank 还有一条预定义行，激活后读写命令就不再访问存储阵列，而是访问 PIM 寄存器。
典型流程是四步。第一步，常规单 bank 模式下把模型权重写进 DRAM；第二步，切到多 bank 模式加 PIM 寄存器激活状态，此时因为处于多 bank 模式，每次 PIM 寄存器写入都向全部 16 个 bank 广播，运算指令、缩放因子、激活向量在所有 PIM 块上保持一致，整个芯片相当于一台约束极强的 SIMD 处理器；第三步，发读命令，这些读不再返回存储数据，而是触发计算，结果累加进各 PIM 块的向量寄存器（VRF）；第四步，写命令把 VRF 内容写回 DRAM bank，切回单 bank 模式，一切恢复正常。
带宽账也能算清楚：DDR 突发长度 16 下每个 DRAM 包 256 bit，填满一组源寄存器要 16 次写。如果单 bank 逐个填，16 个 bank 就是 256 次写，主机到 PIM 寄存器的写带宽立刻成为瓶颈。多 bank 广播模式下这个问题被摊平，三星也保留了单 bank 写 PIM 寄存器的能力，但明确它只用于调试。
内存控制器 reorder 访问顺序怎么办？指令寄存器默认按顺序引用源寄存器元素，一旦访问被重排，指令和数据就对不上号。三星的解法是地址对齐模式（AAM）：让每条指令从正在访问的列地址推算自己该用哪个源寄存器元素，顺序假设就被彻底移除了。
软件才是硬骨头
Chips and Cheese 对硬件的评价是正面的，对软件的担忧则贯穿全文，问题集中在四层。
并发冲突。PIM 模式改变了 DRAM 命令的语义：多 bank 模式下，写命令可能是往 PIM 寄存器灌激活值，读命令可能是触发计算。内存控制器和 DRAM 芯片并不知道每个访问来自哪个线程，只要一个非 PIM 线程在 PIM 计算进行中读了同一通道，读请求可能变成一次计划外的计算，把错误结果累进 VRF；一次普通写可能让 VRF 数据写回错误地址。三星的应对是在主机侧隔离出 PIM 专用内存区域，而这通常意味着取消通道间地址交织、把部分通道划给 PIM 独占，非 PIM 应用从此用不上这些通道的带宽，PIM 代码也失去其余通道的算力，两边各让一步。
多任务与抢占。多线程应用要用 PIM 就得加锁，防止一个线程算数、另一个线程读写。更麻烦的是操作系统层面：多个进程可能互不知情地抢用 PIM，一种稳妥做法是 PIM 计算段执行时阻塞其他线程、关中断，代价是系统响应性。抢占一个 PIM 线程意味着把每个 bank 的指令、源、缩放、向量四组寄存器全部读出保存，上下文切换的成本远超普通线程。Chips and Cheese 的原话是，中断和上下文切换对操作系统而言在任何情况下都像是噩梦。

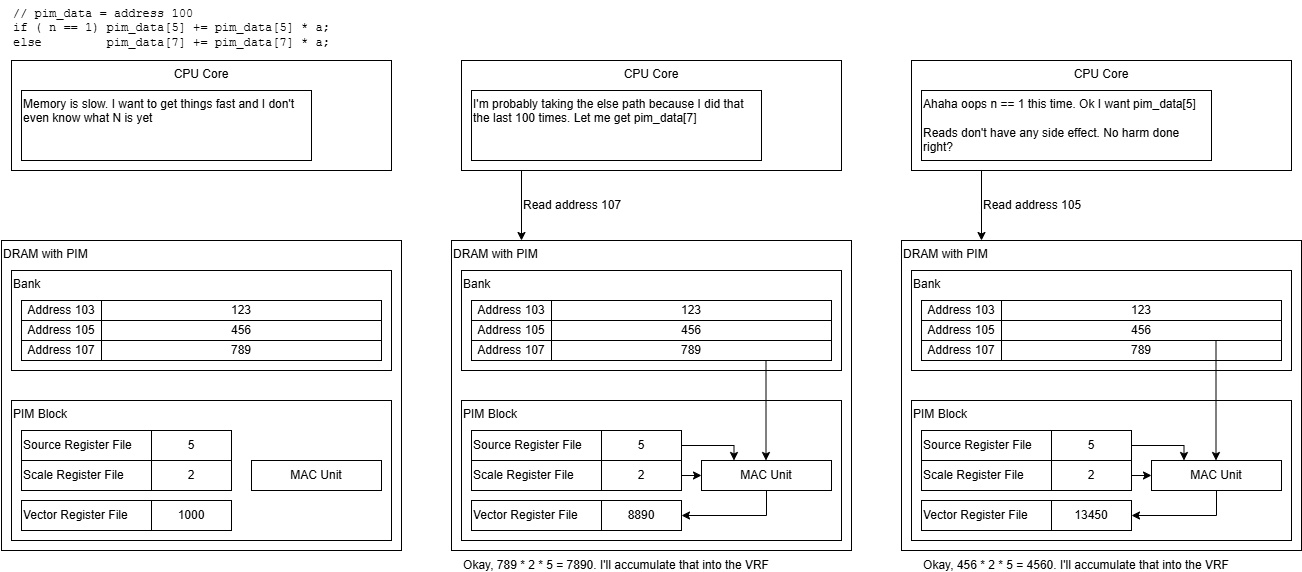

缓存与乱序执行。PIM 计算会修改 DRAM 内容而绕过整个缓存层级，缓存里可能留着过期数据；反过来，缓存也会把本该触发 PIM 运算的访问吸收掉。三星因此建议把 PIM 内存映射为不可缓存，可这一来 CPU 就要在未缓存的慢速内存上空等，性能坍塌。问题还不止缓存：读命令现在带有副作用（触发计算、修改 VRF），而现代 CPU 的推测执行、分支预测、预取器都建立在「读是无害的」这个前提上。预取器提前读一批数据，平时无所谓，对 PIM 就是凭空多出一串计算。上面的示意图画的正是这种场景：分支预测猜错了路径，一次推测读意外触发了 456×2×5 的乘加。
块间没有通路。每个 PIM 块只能快速访问自己挂的那个 bank，PIM 块之间不能直接交换数据，一个块要用另一个块的结果，得由主机用普通 DRAM 读写搬运。对于层与层之间需要全局规约的神经网络，这是一笔绕不开的额外开销。
修路的三种办法
Chips and Cheese 在文末给出了三条改造建议，方向都是把 PIM 嵌回现有的软硬件契约：其一，扩展 DRAM 接口，加一组专用计算命令，省掉模式切换的复杂度；其二，让内存控制器参与缓存一致性协议，计算前对涉及的缓存行做 read-for-ownership，拿到最新数据、持有所有权直到计算完成，CPU 侧无需失效缓存就能看到结果；其三，在 CPU 指令集层面加一条类似 rep macb 的指令，对一段内存做乘加，由硬件决定这次走内存侧计算还是走普通内部运算，编译出来的代码前向兼容，不绑定具体实现。
落点
LPDDR5X-PIM 把「内存里做计算」从服务器专用显存带到了出货量最大的移动内存品类，兼容标准内存控制器意味着理论上服务器、台式机、笔记本甚至手机都能插上就用。Chips and Cheese 留下的判断同样明确：模式切换搅动多任务系统，带副作用的读命令瓦解缓存、预取和乱序执行，不改内存子系统就难以好用。2021 年 HBM-PIM 在加速卡里跑出的性能翻倍和能耗下降说明硬件收益真实存在，2026 年的 LPDDR5X-PIM 把硬件形态又推进了一步，剩下的问题写在软件侧，等待内存控制器、操作系统和指令集给出答案。
