苹果神经引擎完整逆向：一颗专用AI加速器的兴衰

AppleAI芯片逆向工程

苹果在 M5 芯片上做了一个安静但重大的结构调整：神经网络加速单元不再是一个独立模块，而是把 ANE 核心折叠进了 GPU 核心内部。苹果的发布会材料把这归结为「LLM 性能」的提升，但对追踪苹果芯片多年的人来说，这个布局变化宣告了一个时代的收尾：从 A11 Bionic（2017）开始存在于每一颗 iPhone 和 Apple Silicon 里的独立 NPU，正在退出历史舞台。

就在这个节点上，一位三年前放弃 ANE 的逆向工程师回到了这个题目上。Eileen Yoon 曾是 Asahi Linux 团队里逆向 ANE 驱动的成员，2023 年她停下工作的理由写在博客里：ANE 的架构过于专用，围绕它构建通用加速平台的努力没有意义，连 macOS 自己都只用 ANE 给访达生成图片缩略图。2026 年 9 月，她发表了题为《Retrospectively Reverse-Engineering Apple's Neural Engine》的长文，把 M1 上这颗 16 核 NPU 的计算单元、任务调度、内存层级的完整内部架构公之于众。文章登上 Hacker News 热榜，三天获得 173 分。

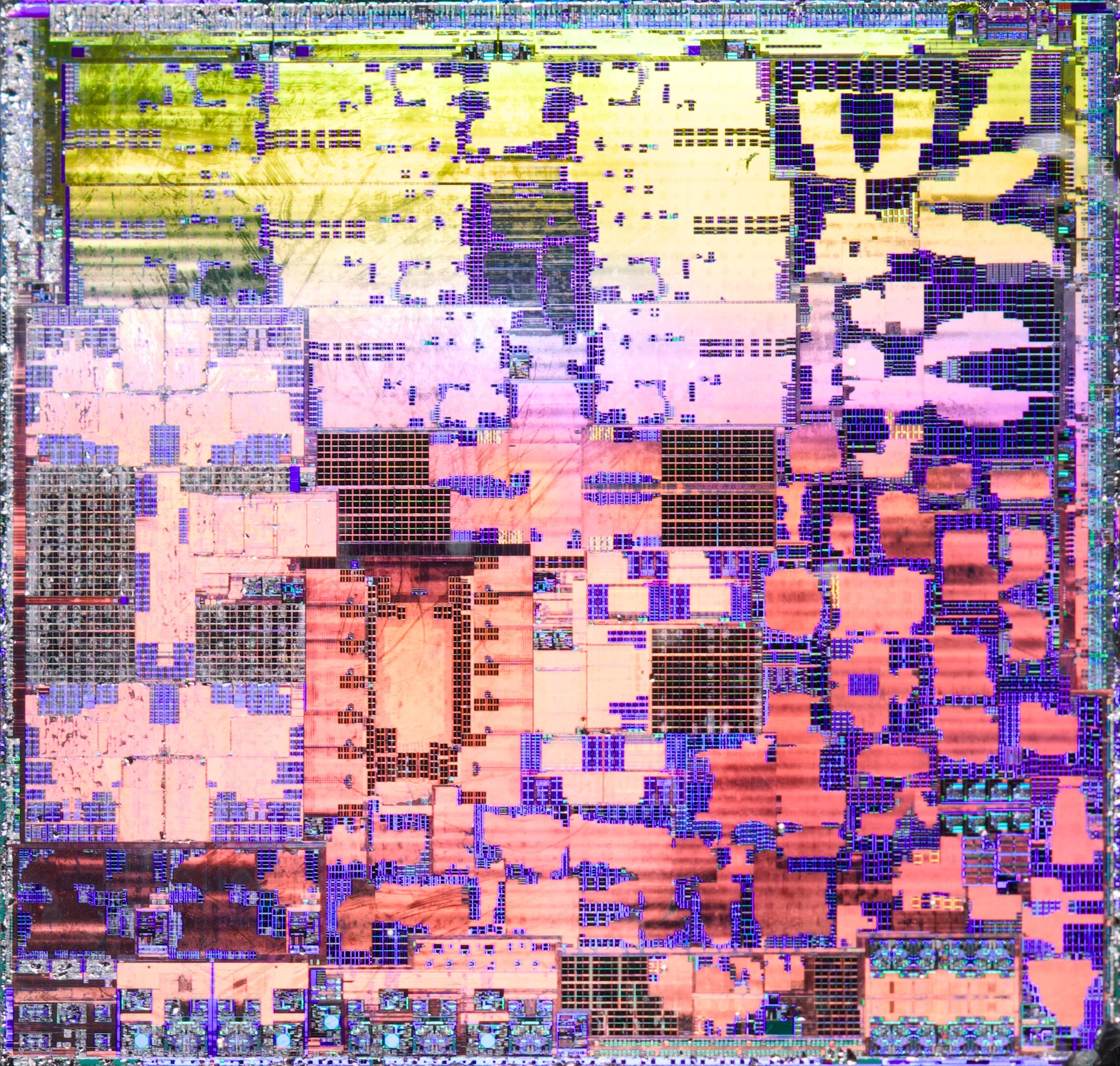

M1 芯片 die shot，神经网络引擎位于芯片中部

这篇文章值得细读，因为它回答了一个比「怎么破解 ANE」更有长期价值的问题：一颗 2017 年定型的 AI 加速器，内部的每个设计决策如何服务于当时的 CNN 工作负载，又如何在 transformer 时代逐一变成枷锁。

逆向的对象：一颗没有说明书、没有指令集的芯片

苹果从未公开 ANE 的微架构文档。开发者能触碰 ANE 的唯一合法途径是 CoreML 框架，模型编译成不透明的二进制后提交给系统，硬件层面发生了什么完全是黑盒。

逆向的突破口在于 ANE 的固件和寄存器。Yoon 此前的工作（已开源为 eiln/ane 仓库，GitHub 上有 518 颗 star）从 Linux 内核驱动入手，摸清了任务提交的寄存器接口；这次的新文章则更进一步，把编译后的硬件配置格式、固件调试例程逐一拆解，交叉证实了内存系统的真实结构。

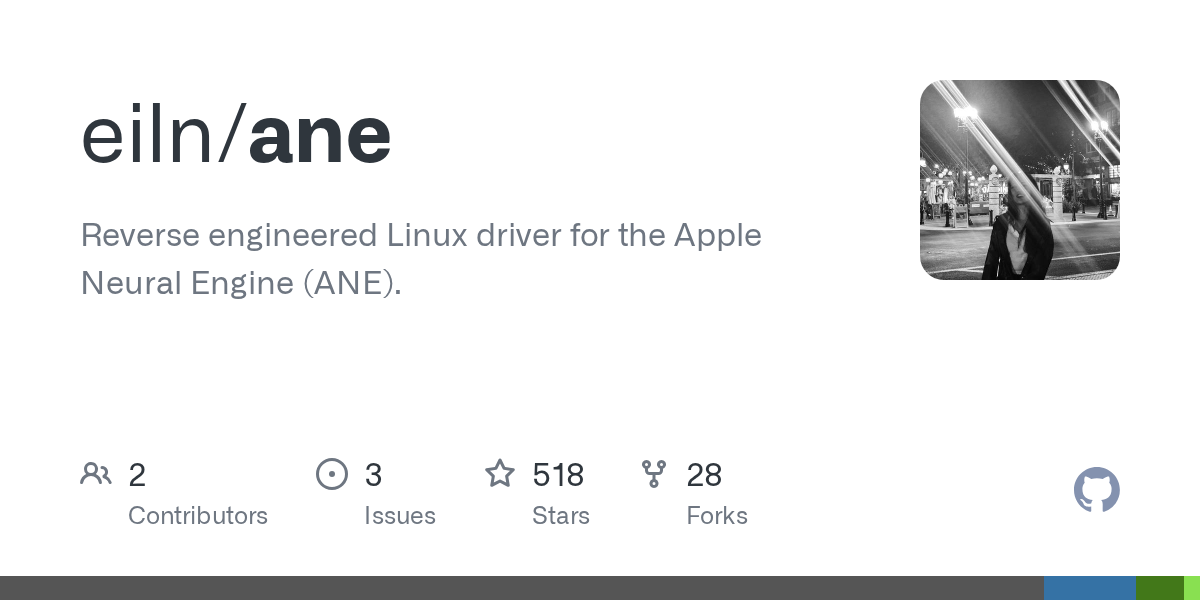

eiln/ane 仓库，逆向出的 ANE Linux 驱动

逆向得到的第一手结论是：ANE 没有指令集。GPU 执行指令流，CPU 执行指令流，ANE 执行的东西叫「任务描述符」（Task Descriptor）——一个 628 字节的定长数据块，内容是整块硬件的配置寄存器转储。里面依次写着卷积的输入输出维度、权重加载地址、激活函数选择、结果回写位置。硬件拿到描述符后，按固定的数据流走一遍，任务就完成了。

这是一颗「固定功能数据流引擎」：不能执行任意算法，只能按配置好的参数走完一遍固定数据流。Yoon 用一个 1×1 卷积的最小任务做了解剖：描述符头部声明依赖关系，KernelDMA 段配置 16 条权重加载通道，Common 段写明张量几何（输入 8 通道、输出 3 通道、4×1 输出尺寸），TileDMA 段配置输入输出的内存布局。每个段对应 ANE 数据通路上的一组寄存器块，起始地址从 0x26bc00000 排列到 0x26bc25000，各占 0x1000 字节。

计算核心：2048 条乘加通道的通用与不通用

ANE 的计算能力由 16 个计算核心提供，每个核心含 128 条 FP16 乘加（MAC）通道（INT8 模式下 256 条），全芯片共 2048 条并行通道。单看这个数字，它和同期任何 AI 加速器没有本质区别——矩阵乘法、卷积、注意力，底层都是点积，点积就是乘加。

把 ANE 与通用加速器区分开的也不在乘加通道本身。真正起决定作用的是乘加周围的资源布置方式。Yoon 强调了这一点：MAC 通道不感知自己在算卷积还是矩阵乘，感知工作负载类型的是数据进出乘加阵列的通路。

三个具体的硬件细节可以说明这颗芯片的定制深度：

定点累加器。 每条 MAC 通道的乘积累加进一个 32 位寄存器，用的是 Q16.16 定点格式（16 位整数部分、16 位小数部分），只在读出时转成 FP16。Yoon 的验证方法是构造一个全 1 向量点积，让累加器持续增长，观察输出何时饱和。实验结果显示，数值涨到 32768（定点数 0x7800，恰好是一个合法的 FP16 值）之后输出直接跳变成 +∞（0x7c00），说明饱和发生在累加器内部的 2¹⁵ 边界，而不是 FP16 输出格式溢出。这个探针实验确定了 ANE 内部算术的精确形态：整型运算、定点累加、读出时格式转换。

查表式激活函数。 tanh 这类非线性激活在 ANE 上不靠计算，靠查找表。往 CoreML 里塞一个 tanh 层，编译后检查硬件配置区，能找到 33 个连续的 FP16 系数，逐个对照后确认是 tanh(i/8) 在 i=0 到 32 处的量化采样，覆盖 [0, 4] 区间、步长 1/8。换算成插值行为：硬件把输入映射到查表坐标，取相邻两个表项做线性插值。Yoon 用单脉冲查找表做了验证，扫描输入得到的输出呈三角形，插值假设成立。33 个点定义 32 个区间，硬件用 2 的幂缩放输入，R=3 时表项间距 1/8。

激活融合。 乘加结果直接流入激活单元，不回写内存。这依赖激活函数逐点运算的性质：一个标量的约减完成后，它的激活只取决于这个标量自己，可以立刻计算。偏差项（bias）和线性缩放也在编译期折叠进同一条路径。每省一次内存往返，对带宽受限的工作负载都是净收益。

内存层级：162:1 这个数字定下的规矩

ANE 性能分析里最重要的一个数字是算术强度门槛。M1 的 ANE 标称 11 TOP/s 算力、系统内存带宽 68 GB/s，两者相除得到 162 OP/byte：从 DRAM 每取 1 字节，平均要支撑至少 162 次运算，内存带宽才不是瓶颈。

反过来看更直观。FP16 乘加每做 2 次运算要读 2 个 2 字节操作数，即 0.5 OP/byte。如果所有操作数都从 DRAM 直取，喂饱 11 TOP/s 需要 22 TB/s 的内存带宽，是实际带宽的 300 多倍。结论只有一个：操作数必须在片上复用，DRAM 流量主要是权重和输入的一次性装载。

围绕这个约束，ANE 布置了三级片上存储：

  • KMem（权重存储）：每个计算核心私有 64 KiB SRAM，16 核合计 1 MiB，存放当前任务的权重；
  • L1：每个核心的乘加输入暂存区；
  • L2：全芯片共享一块 2 MiB SRAM，中间结果可以在这里留给下一步用，不必回 DRAM。

文章里最扎实的证据来自 ANE 固件本身。Yoon 反编译了固件里的任务调试例程，发现它依次把 16 个 KMem（每个 0x10000 字节，即 64 KiB）和一整块 0x200000 字节（2 MiB）的 L2 转存成文件——固件自己就是按这个结构理解硬件的，逆向推断由此变成实锤。

数据搬运由三组 DMA 引擎分工：KernelDMA 专管权重从 DRAM 装进 KMem，TileDMASrc 把输入块装进 L2，TileDMADst 把结果从 L2 搬回 DRAM。这套分工暴露了苹果在 2017 年定下的三条假设：权重是独立于输入的一类操作数，值得给专用通道；权重只装载不回写，通道做成单向即可；权重会长期驻留反复复用，所以给每个核心复制一份私有存储。在卷积网络里，这三条全部成立——一个卷积核滑过整张特征图，装载一次用几千次。

Transformer 为什么在这颗芯片上跑不顺

transformer 改变的是操作数的复用模式。卷积网络里权重是常量、激活是数据；自回归解码里，生成每个 token 都要把整个模型的权重完整过一遍，「装载一次复用千次」的稳态不复存在，每次推理都是全量重流。这在数学上仍是矩阵乘法，但操作数的生命周期完全变了。

Yoon 用带宽实测量化了后果。她构造了读带宽受限的工作负载（缓冲区远大于缓存、数据只消费一次），拟合执行时间对数据量的斜率，得到三组持续读带宽：KernelDMA 37.99 GB/s，TileDMA 59.08 GB/s，作为对照的 GPU（Metal shader）77.70 GB/s。两条 ANE 通道加起来理论上能到 98 GB/s，但联合实验显示两条通路的耗时严格相加（拟合式 T_AB = 0.001 + 0.939·T_A + 0.981·T_B），说明权重流和输入流的 DMA 请求是串行发出的。单 token 解码吞吐因此被双重压制：每条通路都跑不赢 GPU，两条通路还不能并行。

更结构性的问题是 KMem 的装载路径。ANE 的权重只能从 DRAM 装进 KMem，没有「从 L2 装进 KMem」的通路。对卷积任务这无所谓；但 transformer 推理里恰恰会出现「驻留在 L2 里的张量需要被当作权重用」的场景——KV cache 增长时的重复计算、多步共享的中间激活，都撞在这堵墙上。Yoon 的判断是，苹果在 2017 年根本没预期过「L2 里的数据会变成权重」，这在当时是完全合理的假设。她顺手做了一个思想实验：如果给 KMem 加一条 L2 通路，解码性能不会有现在这么难看，而芯片布局上这并非做不到——M1 的 die shot 上，16 个核心围着中央的 L2 矩形排成 7+7+2，侧面核心的 L2 接口横向进入，顶部两个核心的接口旋转 90 度纵向引出，同一个宽接口换个方向布线而已。

独立 NPU 的兴衰逻辑

把全文的发现收拢，可以得到一条完整的因果链。

2017 年，A11 Bionic 里的 ANE 面对的是这样一幅图景：手机上的 AI 负载以图像类 CNN 为主，模型结构编译期已知，权重静态，复用模式可预测。专用数据流引擎在这个设定下是最优解——固定通路省面积、省功耗、延迟确定，162:1 的算术强度门槛靠片上复用就能跨过。同样的思路之下，那几年几乎所有手机 SoC 都长出了自己的 NPU。

transformer 带来的变化不在算子层面（还是矩阵乘），而在内存行为层面：权重复用率塌缩，内存流带宽成为唯一重要的指标，而这恰恰是通用 GPU 的强项——GPU 的 DMA 可以维持大量并发的内存请求，把它喂满。ANE 的串行 DMA、只读单向的权重通路、L2 到 KMem 的缺失通路，每一条 2017 年的正确决策都在新负载下变成了限制。等大模型成为主要负载时，所谓「神经引擎」对它们的加速空间已经很小，Mac 上跑 LLM 走 Metal 与 GPU 是社区多年验证过的现实路径。

M5 把 ANE 核并进 GPU 核，可以读作对现实的追认：既然 transformer 时代的高效计算单元是 GPU 的数据流，那就在 GPU 里保留一小块专用算力处理 still-profitable 的负载（摄像头管线、音频、端侧小模型），而不是维持一个独立的大 NPU。Yoon 的原话更干脆：独立 NPU 的「终局开端」。

逆向工作本身还留下一个贴合主题的注脚。三年前她放弃 ANE 的理由——架构太专用、负载面太窄——和今天她回头补完架构图的理由，是同一个判断的两面：正因为这颗芯片把 2017 年的负载假设浇筑进了硅片，它的内部结构才成为一份关于「AI 加速器专用化代价」的完整标本。A11 到 M4 十年间的每一次 iPhone 发布会都在报 NPU 的 TOPS 数字，这篇文章把数字背后的数据流画了出来，也画下了它的边界。
