苹果相机模组矿物油散热专利详解

苹果获得了一项关于相机模组散热的专利（US 12,647,663 B2），方案相当硬核：在相机模组内部填充矿物油等介电液体，利用液体的高导热特性为图像传感器、执行器和处理电路散热。

双腔室设计

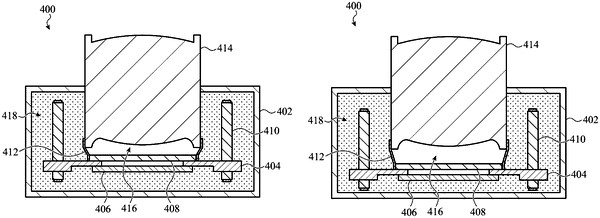

专利描述的相机模组采用柔性密封件将内部空间分为两个区域：

• 光轴区域（镜头到传感器之间）：填充空气或氮气等光学透明气体，不影响成像
• 外围区域（光轴以外的剩余空间）：填充矿物油等介电液体，充当被动散热器

两个区域通过柔性密封件隔离，密封件跟随可移动的基板（传感器）运动，因此在防抖或对焦过程中密封不会失效。

不是液态镜头

需要强调的是，这项设计不是液态镜头（Liquid Lens），液体不参与任何光学折射。矿物油纯粹作为热传导介质，吸收各组件产生的废热并传导至模组外壳，再由整机散热系统带走。

解决的关键问题

当前手机相机模组的散热手段主要是石墨片、导热凝胶等被动方案，但这些材料很难覆盖活动部件（如传感器位移防抖结构）。活动部件和刚性外壳之间无法建立稳定的物理热接触，热量难以导出。

矿物油填充方案的优势在于液体能包裹所有活动部件和微小间隙，实现无死角散热。这直接影响：

• 持续高帧率录制不再因过热降频
• 高速对焦的持续时间延长
• 传感器满负载运行的时间窗口扩大

形状记忆合金执行器

专利还提到，矿物油散热方案能让形状记忆合金（SMA）执行器更实用。这类合金（如镍钛合金 Nitinol）通电后可精确变形，实现微米级位移控制，但工作时会产热。液体填充能有效吸收这些热量，避免热漂移影响精度。

现状

专利于 2026 年 6 月 2 日正式授权，苹果未就单项专利做出产品承诺，具体落地时间尚不确定。
